| 是否进口：否 | 加工定制：否 | 品牌：Magnescale索尼 |
| 型号：MF10-CM |
日本Magnescale索尼计数器MF10-CM
计数器
MF10产品简介：
DF系列用小型显示器
1.各种模式显示（预先设定、公差设定、GO/NOGO显示输出反转功能）
2.2种公差设定和4种设定方法
3.可通过预设功能任意设置原点位置
MF10-P1:NPN输出类型
MF10-P2:PNP输出类型
MF10-CM：MG50使用
另售延长连接电缆：
CE34-005: 0.5m
CE34-02: 2m
CE34-05: 5m
CE34-10: 10m
CE34-15: 15m
CE34-20: 20m
日本Magnescale索尼计数器MF10-CM
MG50产品简介：
数字接口系列：
可以通过Ethernet CAT或CC-Link的现场总线，向PLC传送DF805S/DF812S系列的测量数据。使用接口MT20-01/05也可以连接通用数字槽DT系列。
测量单元连接数：
MG50-EC 30轴
MG50-CL 16轴
连接示意图：
MG50 / 51 / MF10的功能
坚固传感器的接口单元。数字量规DF805S / DF812S系列的测量数据可以通过EtherCAT或CC-Link现场总线传输到PLC。也可以使用内插器MT20-01 / 05连接通用数字量规DT系列。
MG50-EC（EtherCAT）/ MG50-CL（CC-Link）
现场总线兼容接口的主要模块。
MG50-EC至多可以连接30个轴，而MG50-CL至多可以连接16个轴。
MG51
MG50的分配模块。如果要将数字仪表安装在远程位置，则可以使用MG51，而不必延长每个数字仪表的电缆长度。每个单元可以连接10轴数字量规。布线的总延伸距离为30m。
MF10-CM
用于数字仪表DF805S / 812S系列的计数器模块。将其连接到MG50或MG51。
规格
MG50系列主要规格 | |||
型号名称 | 主模块 | 分配模块 | |
MG50-EC | MG50-CL | MG51 | |
通信 | EtherCAT | CC-Link (iQSS対応) | 使用协议与主模块进行通讯 |
传输速度 | 100Mbps的 | 10Mbps | – – |
节点地址设定方法 | 十进制旋转开关或软设置 | 十进制旋转开关 | – – |
节点地址范围 | 000-192 | 高达64 | – – |
连接的计数器模块的MAX数量 | 30 | 16 | 十 |
连接的MAX分配模块数 | 8个 | – – | |
MAX电缆长度 | 主模块和分配模块的MAX电缆长度：30m | ||
如何安装 | DIN 35mm导轨安装 | ||
电源电压 | DC24V（20.4-26.4V） | ||
功耗/电流消耗（***主机） | 2.4W以下100mA以下（DC24v时） | 2W以下80mA以下（DC24v时） | |
MF10系列主要规格 | |||
型号名称 | 公差判断单位 | 计数器模块 | |
MF10-P1 | MF10-P2 | MF10-CM | |
功能 | NPN输出（电流吸收器） | PNP输出（电流源） | MG50计数器模块 |
输入输出 | 通过/失败判断输出数量2，外部输入1 | – – | |
MIN显示单位 | 0.1微米 | ||
电缆长度 | 输入/输出/电源线2m | – – | |
如何安装 | DIN 35mm导轨安装 | ||
电源电压 | DC10-30V波纹（pp）包括10％ | ||
MAX电缆长度 | 主模块和分配模块的MAX电缆长度：30m | ||
如何安装 | DIN 35mm导轨安装 | ||
电源电压 | DC10-30V波纹（pp）包括10％ | ||
功耗/电流消耗 | 2.1W以下85mA以下（24V DC时） | ||

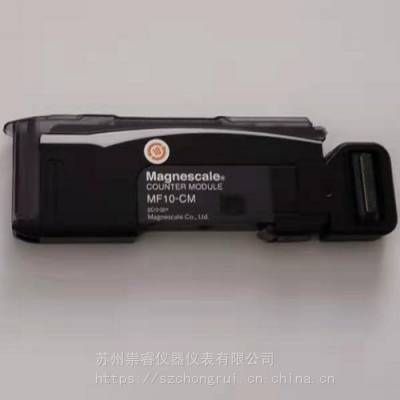

产品图片：
